高可靠功率保護方案來了！穩先微 WINSEMI E-fuse 系列產品震撼發布

發布時間：2025-06-30

行業背景與產品定位

在智能化與高可靠性需求日益增長的汽車電子與工業領域，系統保護與控制解決方案面臨著功率密度提升、故障診斷精度升級、低功耗設計等多重挑戰。穩先微WINSEMI始終致力于為全球客戶提供先進的半導體解決方案，今日正式推出E-fuse系列產品—— 以 “精密保護、智能控制” 為核心設計理念，集成高精度保護、浪涌管理、故障診斷于一體，為汽車配電、電池管理系統（BMS）、工業電源等場景提供高可靠性的功率保護方案，樹立行業安全標準。

E-fuse系列產品核心特性

產品技術定位

E-fuse系列產品是穩先微WINSEMI 針對高功率系統保護需求開發的核心產品，定位為系統的 “保護與控制中樞”。該系列產品通過外置 MOSFET 架構實現功率靈活擴展，支持從數十安培到數百安培的電流范圍，兼具精密電路保護、浪涌電流管理、溫度監控等功能，可滿足汽車電子、工業自動化、能源存儲等領域對可靠性、安全性與能效的嚴苛要求。產品采用先進工藝制造，搭載 99% 診斷覆蓋率的故障檢測機制，在保障系統穩定運行的同時，大幅降低維護成本，為客戶提供從設計到應用的全周期價值。

智能核心功能解析

作為系統的“保護與控制中樞”，E-fuse系列產品集成了全面的高精度保護與監控功能：

精密電路保護體系

支持可調節的I-t線束保護功能、可編程的過流保護、電流采樣反饋、異常狀態報錯、短路保護、過壓保護（58V/100V 雙版本）、欠壓鎖定功能，全方位守護電路安全。

可控浪涌電流管理

支持可配置的緩啟動，有效抑制浪涌電流沖擊，降低電源啟動時的系統應力。

雙模式過溫保護方案

方案一：通過 TMPO 引腳輸出電壓信號至 MCU，溫度過高時觸發熱關斷保護；

方案二：利用內置 CPP/CPN 比較器，結合 NTC 熱敏電阻自由設定保護溫度閾值。

故障管理與診斷

支持可配置故障恢復模式及狀態指示，提升系統維護效率。

高性能柵極驅動

內置175mA/1400mA（開 / 關）脈沖電流驅動能力，確保外置 MOSFET 可靠工作。

產品型號與選型指南

選型關鍵指引：

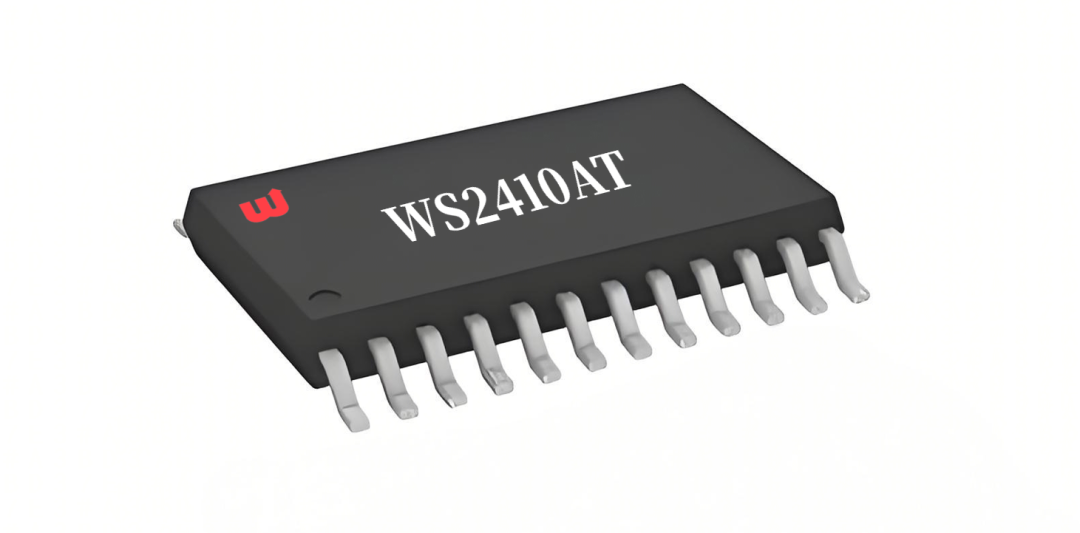

WS2410AT/WS2420AT：適用于車載 12V/24V 系統（58V 耐壓），支持 1/2 通道設計，適配車身電源分配、電機控制；
WS2510AT/WS2520AT：QFN 封裝，耐壓 100V，適用于高壓 BMS、DC-DC 轉換器等新能源汽車核心部件；
無對標產品型號為穩先微獨家專利方案，填補高壓多通道 E-fuse 市場空白。

技術優勢與核心競爭力

外置 MOSFET 架構三大優勢

功率擴展與設計靈活性：支持按需選擇外部 MOSFET（覆蓋數十至數百安培），單一芯片適配多功率等級，BOM 元器件種類減少約 30%，加速產品開發。
熱管理與功率密度優化：可根據散熱條件選擇 PDFN5060、TOLL、LFPAK 等封裝 MOSFET，解決高功率場景散熱瓶頸，提升系統持續輸出能力和可靠性。
成本優化能力：精準匹配功率需求選擇 MOSFET，避免集成方案超額成本；低功率場景可選用經濟型 MOSFET，降低系統成本。

可靠性技術亮點

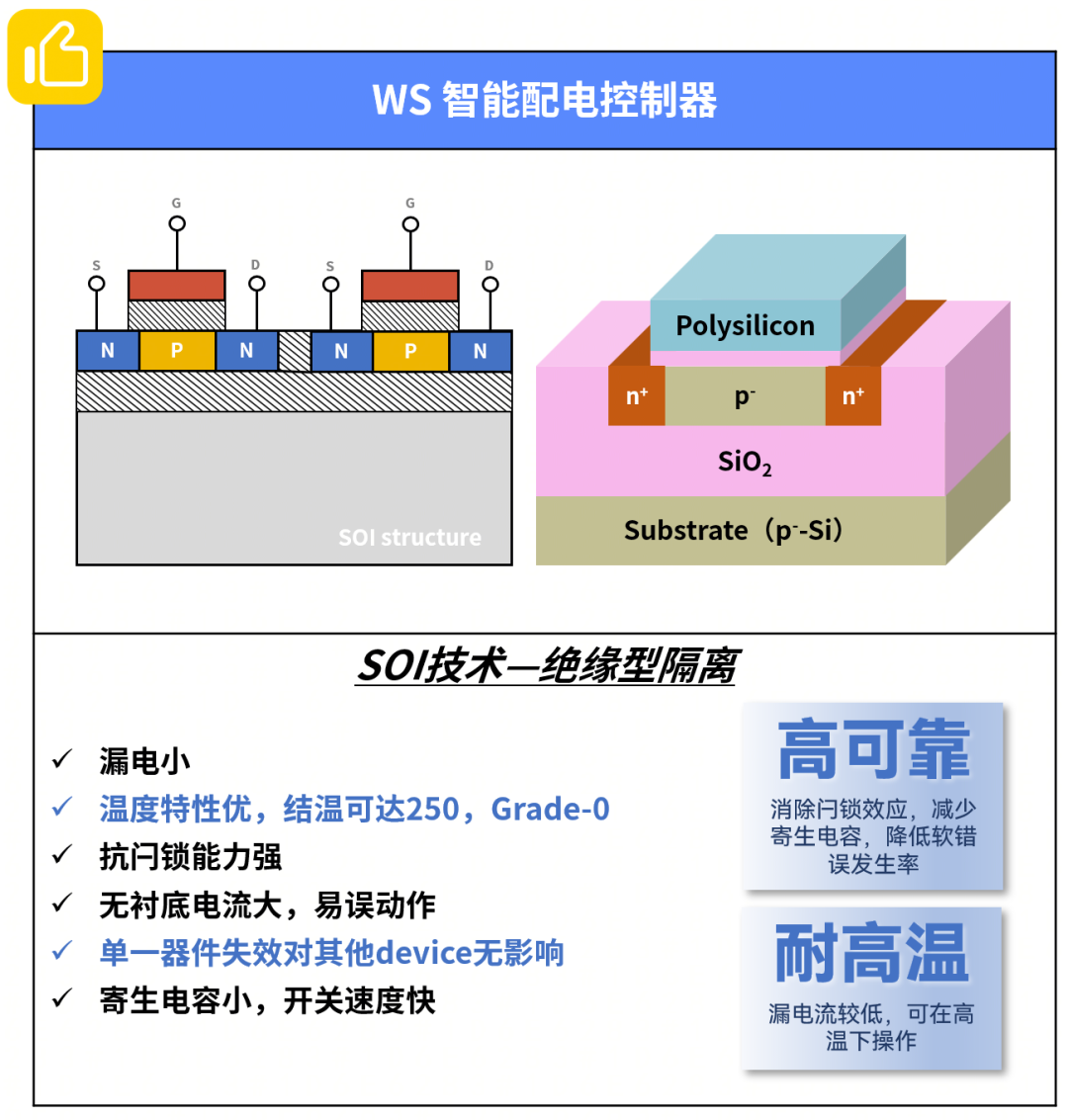

堅固可靠的長壽命設計：芯片具備卓越的抗干擾能力和環境適應性結溫高達 250℃，通過 AEC-Q100 認證與 Grade-0 標準，抗干擾能力強，滿足嚴苛環境長期穩定運行需求。
99% 故障診斷覆蓋率：支持 ISO 26262 功能安全認證，近乎無遺漏檢測內部故障，保障汽車電子、工業控制等關鍵應用安全。
快速響應與線束保護：短路保護響應時間10μs，能及時檢測并處理異常情況；同時集成的線束保護功能，能有效防止因短路、過壓等外部因素導致的線纜或連接器損壞，提升系統整體魯棒性。
超低功耗表現：睡眠模式功耗低至15μA，空閑模式＜50μA，處于業界先進水平，適配電池供電設備與物聯網低功耗場景。
容性負載驅動雙模式方案
方案一：IDLE 模式下 SA/SB 引腳提供 15mA 穩定電流源，實現快速充電與高效驅動；
方案二：支持外置 MOS 通道 pre-charge 配置，靈活適配不同容性負載，精準控制充電速率與驅動性能。
